四种主流换热设备结构优势与应用场景解析

　　换热器是工业生产、暖通空调、能源回收领域的核心节能设备，核心作用是实现两种及以上流体间的热量传递，完成升温、降温、余热回收、介质温控等工艺需求。不同工况的介质状态、洁净度、压力温度、安装空间差异极大，催生了不同结构的换热器设备。其中，气气板式换热器、气液翅片管式换热器、气气光管换热器是应用最广泛的三类设备，三者结构特性、换热原理、优势短板各不相同，精准适配不同行业的工况需求。本文将系统剖析三种换热器的核心特点与适用场景，为设备选型与工况适配提供参考。

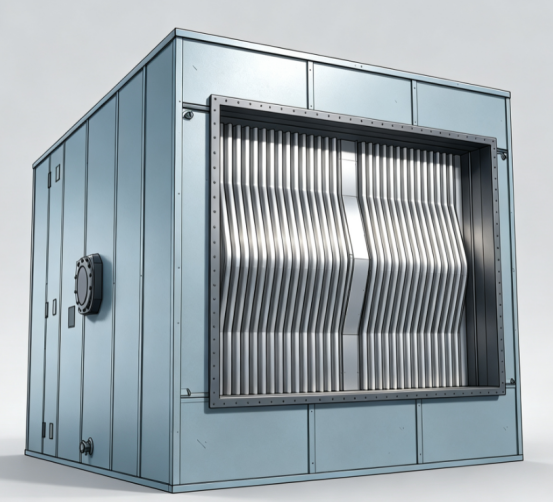

　　一、气气板式换热器：高效紧凑的气体余热回收优选

　　气气板式换热器是以金属波纹板片为核心传热元件的专用换热设备，主要实现气体与气体之间的热量交换。设备通过多层叠装的波纹板片分隔出交错的冷热气体通道，两种气体逆向交叉流动，依托超薄金属板片实现快速导热，是目前气气换热领域换热效率顶尖的节能设备之一。

　　核心优势特点

　　首先，换热效率极高。依托自主研发的双向波纹板片专利结构，形成强效湍流换热模式，彻底打破传统层流换热局限，传热膜系数是普通列管换热器的1.5倍、常规翅片管换热器的2倍以上，换热效率可达70%-90%，能最大限度挖掘气体余热价值，节能效果显著。其次，结构极度紧凑，模块化模压板片设计让单位体积换热面积可达50-80㎡/m³，远优于传统管式设备，占地面积仅为传统管壳式设备的1/3左右，重量轻便，可壁挂、架空、模块化组合安装，完美适配各类空间受限工况。

　　同时，设备运行稳定、运维便捷。板片表面光滑不易积灰结垢，可拆卸清洗，有效避免长期运行换热衰减问题;整体采用全焊接密封工艺，彻底杜绝气体串风、漏风隐患，密封性远超传统管式设备，适配微正压、微负压气体工况。设备适配温度范围宽泛，常规工况可稳定运行，搭配弹性补偿结构可有效消解高温热膨胀应力，最高可适配1050℃高温烟气换热工况，无介质二次污染，适配洁净新风换热与工业中高温尾气余热回收各类场景。

　　适用使用场景

　　民用暖通领域，广泛应用于写字楼、商场、酒店、住宅的新风系统，通过室内排风与室外新风的热量交换，预热或预冷新风，大幅降低空调、新风机组的能耗，实现建筑节能。工业领域适配场景更为广泛，可精准匹配化工制氢、丙烯腈生产、食品烘干、轻工涂装、电子制造等行业的洁净烟气、烘干废气余热回收与车间通风换热场景;同时可配套工业炉窑、壁挂炉、燃料电池、蛋白喷干塔等设备，回收高温排风余热，预热助燃空气或生产新风，凭借成熟的模块化设计，广泛适配中小型工业节能改造及大型工业配套项目，产品已配套中石油、宝钢等大型企业及多国海外项目。

　　该设备局限性在于流道间隙较小，不适用于含大量粉尘、焦油、粘稠杂质的恶劣烟气工况，易发生堵塞，高粉尘、高腐蚀恶劣环境需谨慎选用。

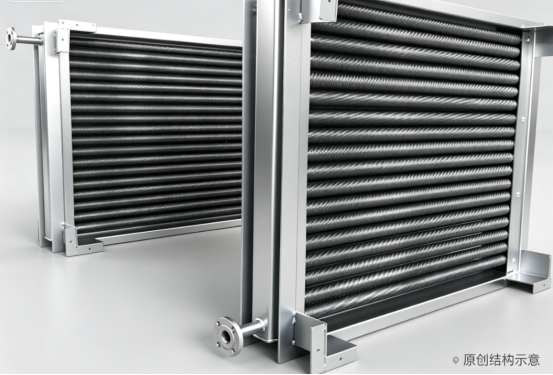

　　二、气液翅片管式换热器：气液换热的高效通用设备

　　气液翅片管式换热器是专门适配气体与液体热量交换的专用设备，核心结构由基管与外层翅片组成，液体在金属基管内部流动，气体在带翅片的管外横向冲刷流动。通过在管外增设高密度翅片，大幅扩大气体侧换热面积，解决了气体导热系数低、气液换热温差小、换热效率低的行业痛点，是气液换热场景的主流设备。

　　核心优势特点

　　其一，换热面积利用率高，针对性解决气液换热短板。液体侧换热系数高、气体侧换热系数低是气液换热的核心难题，高精度翅片轧制、高频焊接工艺可让气体侧换热面积提升数倍至数十倍，有效平衡两侧换热效率，整体换热性能优异，相比普通光管式设备可大幅降低排烟、排气温度，节能效果突出。其二，结构强度高、适配工况广泛。采用液压胀接、整体轧制、高频焊一体化工艺，翅片与基管贴合紧密、结合强度高，耐压、耐高温、抗振动，可适配中高压(管内)、中高温工业工况，有效规避长期运行脱翅、换热衰减问题。

　　其三，适配性灵活、性价比高。设备可根据风量、水温、安装空间、介质特性全维度非标定制，体积小巧、安装便捷;材质体系完善，普通碳钢适配常规通风烘干工况，镀锌、防腐碳钢适配轻微腐蚀工况，不锈钢材质适配化工强腐蚀介质环境。同时设备无易损精密部件，运维简单、不易破损，使用寿命长，批量工业化应用成本优势显著，是工业气液温控、余热回收的通用核心设备。

　　适用使用场景

　　该设备应用场景覆盖民用与工业全领域。民用领域，是中央空调、空气能机组、风冷热泵、商用烘干设备的核心换热部件，通过管内冷水、热水或冷媒，实现空气的降温、除湿、加热、烘干，广泛用于建筑暖通、商用烘干场景。工业领域，广泛应用于石化、电力、冶金、钢铁行业的空冷与余热回收系统，可冷却管内高温油品、循环水、导热油等介质;同时适配化工废气降温、车间热风供暖、生产线物料烘干、热镀锌线工艺换热、锅炉烟气余热回收等场景，依托稳定的工况适配性，长期服务于各大国企、知名外企及各类工业生产线。

　　其短板在于翅片间隙较小，粉尘、颗粒物易附着堆积，长期运行于高粉尘、高粘稠杂质工况易积灰堵塞，需定期吹扫维护。

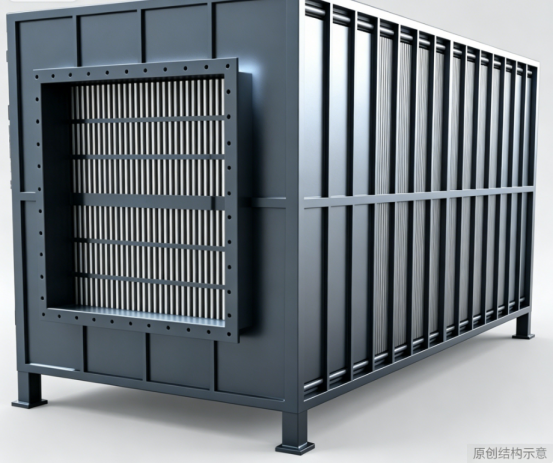

　　三、气气光管换热器：耐造抗造的恶劣工况专用设备

　　气气光管换热器是传统且实用的管式换热设备，核心结构为裸金属光管管束，无翅片、无波纹结构，主要实现高温气体与气体之间的热量交换。冷热两种气体分别在管内、管外逆向流动，通过光滑管壁完成热量传递，结构简单、皮实耐用，是恶劣工业工况下的首选气气换热设备。

　　核心优势特点

　　突出优势是抗堵塞、耐磨损、易维护。设备采用光滑圆管结构，管壁无死角、无凸起，气体流动通畅，粉尘、颗粒物、轻微焦油等杂质不易附着堆积，从根源避免堵塞问题;光滑表面即便积灰，也可通过高压吹扫、机械清扫快速清理，运维难度极低，适配长期连续运行的工业工况。其次，结构强度极高，耐高温、耐磨损、抗腐蚀，可承受高温烟气、高流速含尘气体冲刷，设备故障率低、使用寿命长。

　　同时，设备工况适配性极强，可耐受超千摄氏度的高温气体工况，搭配专属高温换热结构，可适配1050℃超高温烟气换热场景，压力适配范围广，无复杂密封结构，从根源杜绝高温、高压下的介质泄漏隐患。虽然常规光管换热效率低于板式、翅片式换热器，但设备结构极简、可靠性拉满，可适配各类极端恶劣连续运行工况，结合对流换热+辐射换热复合原理，大幅提升高温区间换热利用率，适合对换热稳定性、抗干扰能力要求极高，对常规换热效率要求适中的工业场景。

　　适用使用场景

　　该设备主要聚焦恶劣工业气气换热工况，是高粉尘、高温度、高杂质烟气余热回收的核心设备。广泛应用于工业窑炉、锅炉、冶金热轧加热炉、热处理炉的超高温烟气余热回收，利用高温烟气加热新风、助燃空气，大幅提升炉窑燃烧效率、降低能耗。同时适配化工、建材、煤炭、垃圾焚烧、固废处理、土壤修复废气焚烧等行业的含尘、含微量焦油、高杂质废气换热场景，可长期稳定运行在板式、翅片式设备无法适配的恶劣环境中，是高温、高污染工况下的刚需换热设备。

　　此外，在大型工业通风、废气预处理换热场景中应用广泛，可适配新建生产线及老旧工业设备节能改造，唯一短板是换热效率偏低、设备体积偏大，不适用于空间受限、高精度节能的洁净工况。

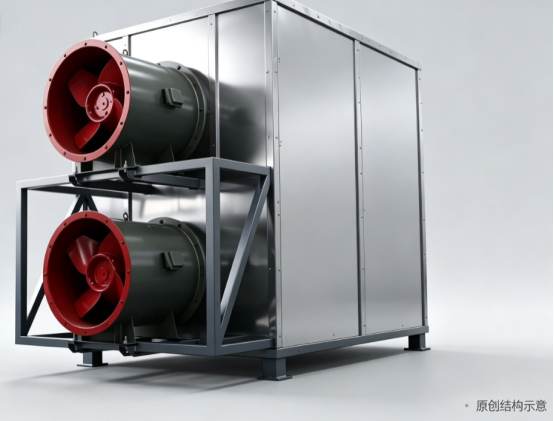

　　四、风冷器：工业通用强制对流降温换热设备

　　风冷器又称空气冷却器，是依托强制空气对流实现介质降温的专用换热设备，核心换热形式为液-空气/气-空气换热。设备主要由管束/板片(换热元件)、轴流风机、框架、进出液接口组成，高温液体或气体介质在管束内部流动，通过风机强制驱动常温空气横向冲刷管束外壁，带走介质热量，从而实现介质快速降温，是工业降温、散热工况中应用极为普遍的基础换热设备，结构简单、适配性极强。

　　核心优势特点

　　第一，无需水源、运行成本极低。风冷器以空气为冷却介质，完全摆脱冷却水、冷却塔、循环水泵等配套系统，无需消耗水资源，仅依靠风机耗电运行，大幅降低设备配套投入和日常运维成本，尤其适配缺水、无水冷配套的生产场景。第二，自动化程度高、控温稳定。可通过变频风机调节风速、风量，精准控制降温幅度，能够根据介质温度实时调节换热功率，避免温度波动，保障后端设备稳定运行，温控精度满足绝大多数工业常规工况。

　　第三，安装便捷、适配场景灵活。设备整体模块化整装设计，无需复杂管道铺设，落地即可安装，占地面积小，可露天、车间内、野外场地安装，完全不受场地水环境限制。同时设备材质可选范围广，普通碳钢、防腐镀锌、不锈钢材质可分别适配常规、轻微腐蚀、高腐蚀介质工况，耐压性能优异，可适配中高压介质降温需求。第四，运维简单、故障率极低，无复杂精密换热结构，不易堵塞、不易损坏，日常仅需定期吹扫管束表面积尘即可，使用寿命长，完全适配工业24小时连续运行工况。

　　适用使用场景

　　工业液压与润滑领域，是液压系统、减速机润滑系统、齿轮箱系统的标配散热设备，快速冷却高温液压油、润滑油，避免油温过高导致的设备卡顿、密封老化、油品变质，广泛用于工程机械、机床、矿山设备、冶金设备等配套系统。能源与电力领域，适配变压器油冷却、发电机组润滑油降温、空压机余热散热、高低压电气设备辅助散热。

　　石化、化工、通用机械领域，可对工艺导热油、循环水、各类化工流体进行强制降温，全面替代传统水冷设备，彻底解决水冷结垢、漏水、配套设备繁琐、水资源消耗大等痛点。同时，在野外移动式设备、工程机械、缺水厂区、无水冷配套的工业场景中，风冷器是最高效、最经济的专属散热方案。其主要短板是降温极限受环境温度限制，极端高温天气散热效率会小幅下降，不适用于超高精度、超低温恒温降温工况。

　　五、四类换热器选型总结

　　四类换热设备各司其职、无绝对优劣，核心依据换热介质、工况环境、场地条件、温控需求精准选型，结合工业主流应用标准可精准划分适配场景：追求高效节能、空间紧凑、介质洁净、中高温换热的气气换热场景(化工、暖通、精密制造)，优先选用气气板式换热器;针对各类气液换热、介质温控、烘干冷却、通用余热回收全场景需求，选用气液翅片管式换热器;面对超高温、高粉尘、高杂质、强污染的恶劣气气换热工况(冶金、固废焚烧、建材、煤炭)，优先选用气气光管换热器;需要无水源降温、设备配套散热、低成本连续风冷的液气降温场景，选用风冷器。精准匹配设备与工况，既能最大化保障换热效率、降低生产能耗，又能简化运维流程、延长设备使用寿命，适配民用节能、工业生产、高端化工、重工冶金等全行业工况，实现高效、稳定、经济的长期运行。

　　六、四类换热器核心参数与选型对比汇总表

　　结合产品参数、工艺标准及工业实际工况，整理四类设备核心性能、适配介质、优缺点及运维要求，方便快速选型对标：
