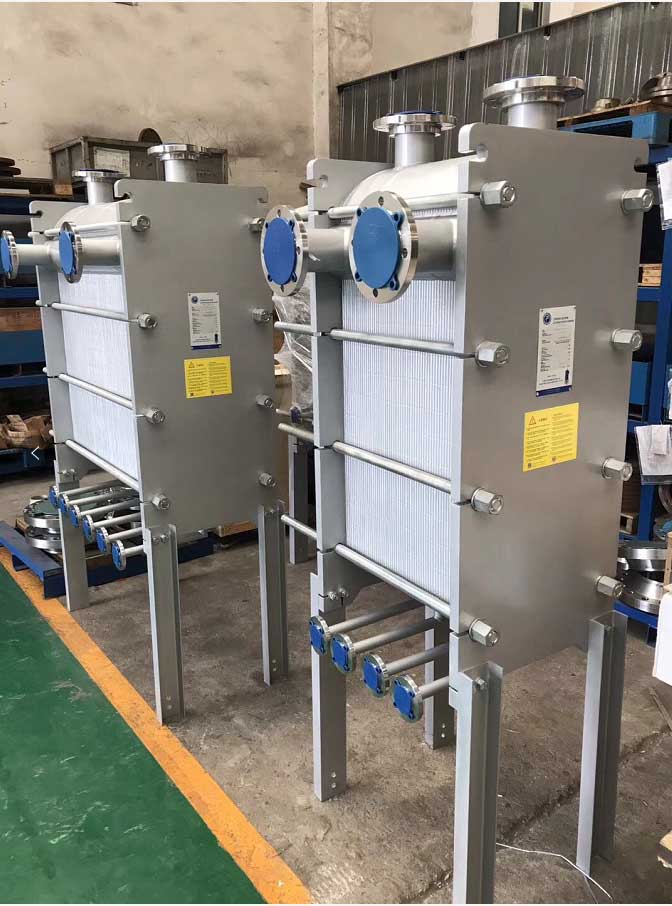

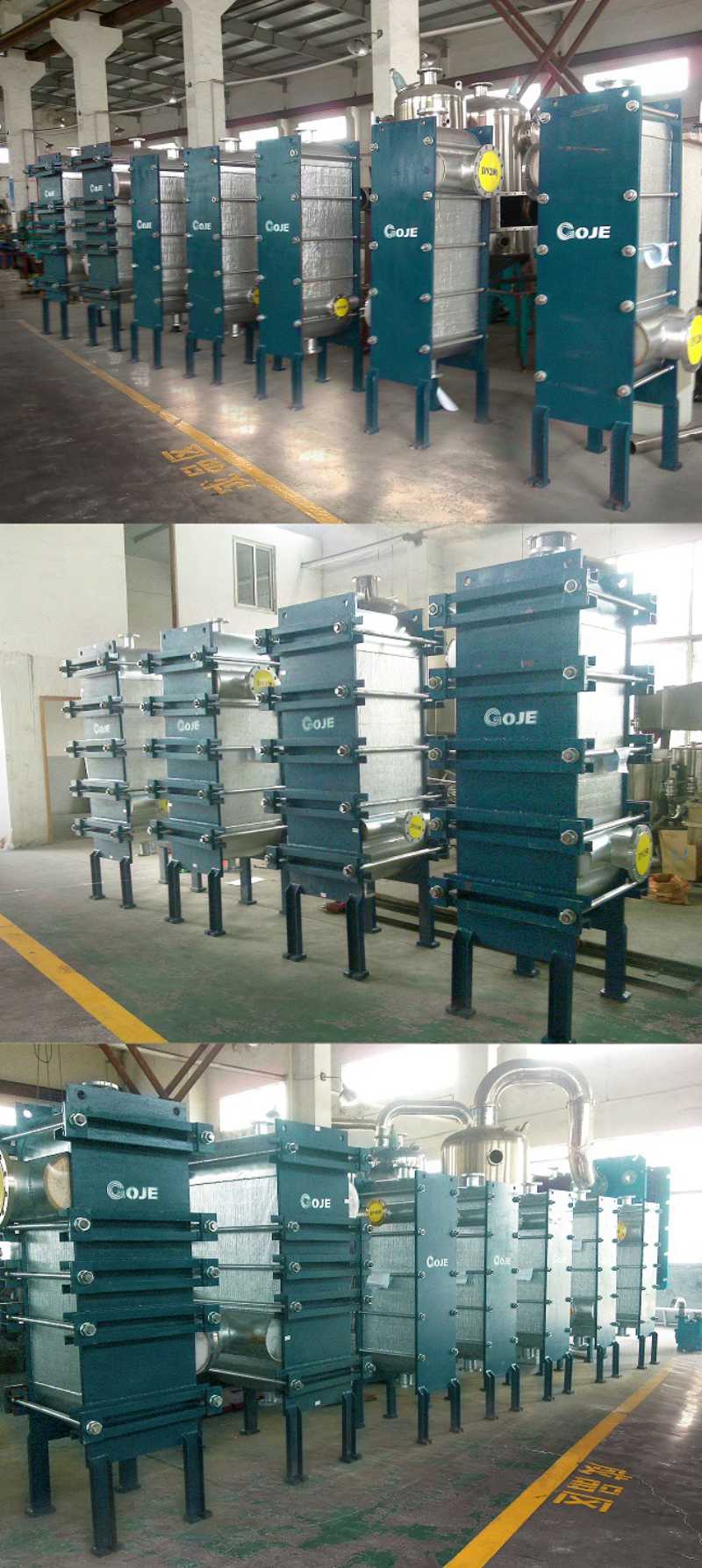

方形系列全焊接换热器

方形系列全焊接板式换热器分为三种：不可拆、单侧可拆、双侧可拆。

全焊接板式换热器是一种吸取了板式换热器的优点，弥补了管式换热器不足的新型高效换热设备，最高操作温度可达400℃，最高操作压力可达3.5Mpa。 

全焊接板式换热器优点:

◆相对于管式换热器来说，它具有传热效率高、占地面积小、结构紧凑、重量轻、适应性强、热损失少、价格低等优点。

◆与传统可拆板式换热器相比，更具有操作压力高的特性,还避免了密封橡胶受热老化而泄漏及更换的麻烦。

它广泛应用于供暖、石油化工、食品工业、制药行业、电站、机械工业、污水处理等各个领域。

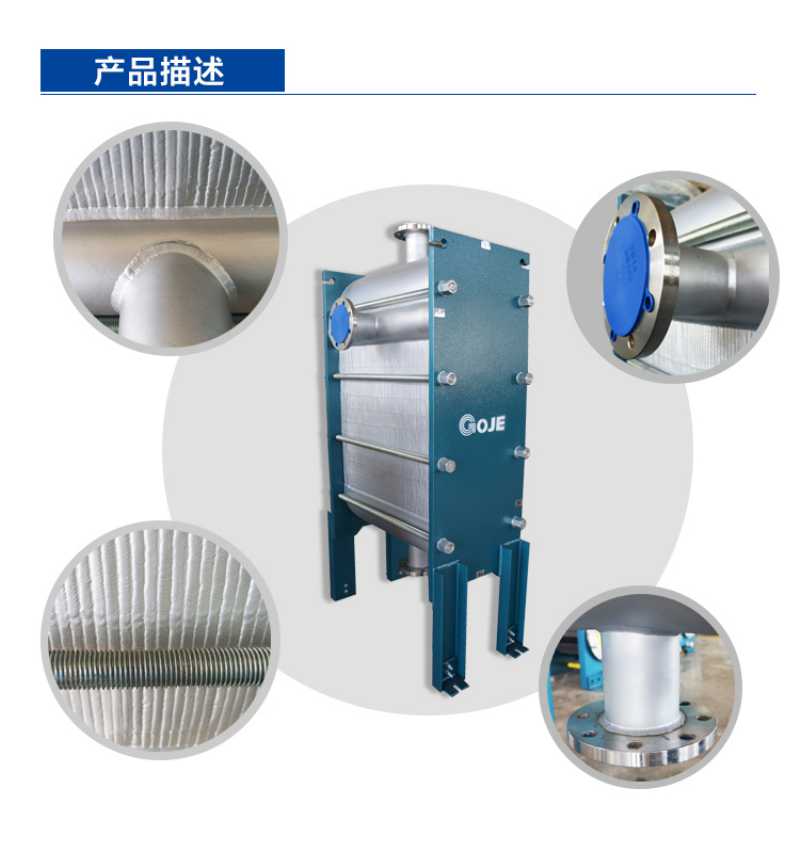

结构：全焊接板式换热器结构简单，由前后框架板（压紧板）、换热板片组、进出口接管和法兰、夹紧螺栓和支座组成。

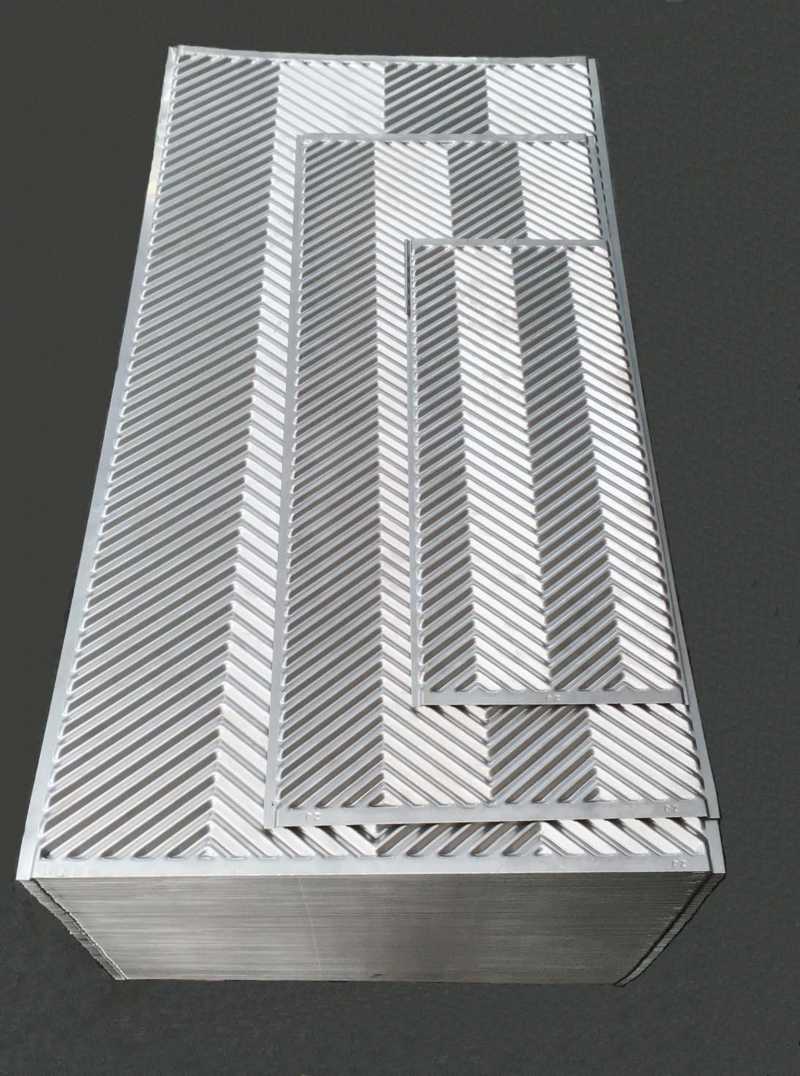

按工况需要，可提供各种不同的金属材料板片，如304、316L、254SMo、哈氏合金、钛板、镍板等。

应用场合：

1、尤其适用于高温高压水换热及间歇性供暖：

可拆板式换热器，单独承受高温或高压时都不会有太大的问题，但如果同时承受高温与高压时（比如运行压力为1.8Mpa，运行温度在130℃左右），就会出现下列情况：

2、适用于供热隔压站（较大型板换）：

供热隔压站：电厂生产的高压高温水（一般130℃左右），有可能离二级换热站很远，需要有一个中间环节，即所谓的供热隔压站。

隔压站常见的运行参数：

…130℃-70℃（电厂来的水做隔压站的热源）/60℃-120℃（隔压站来的水做二级站的热源）

…130℃-75℃（电厂来的水做隔压站的热源）/65℃-120℃（隔压站来的水做二级站的热源）

…125℃-70℃（电厂来的水做隔压站的热源）/60℃-115℃（隔压站来的水做二级站的热源）

3、适用于冶金、化工、食品、医药、石油等行业（方形及圆形产品）：

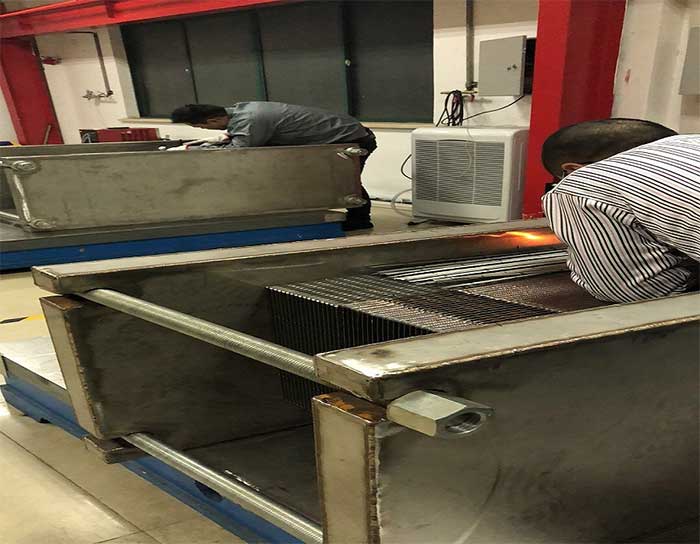

焊接制作过程

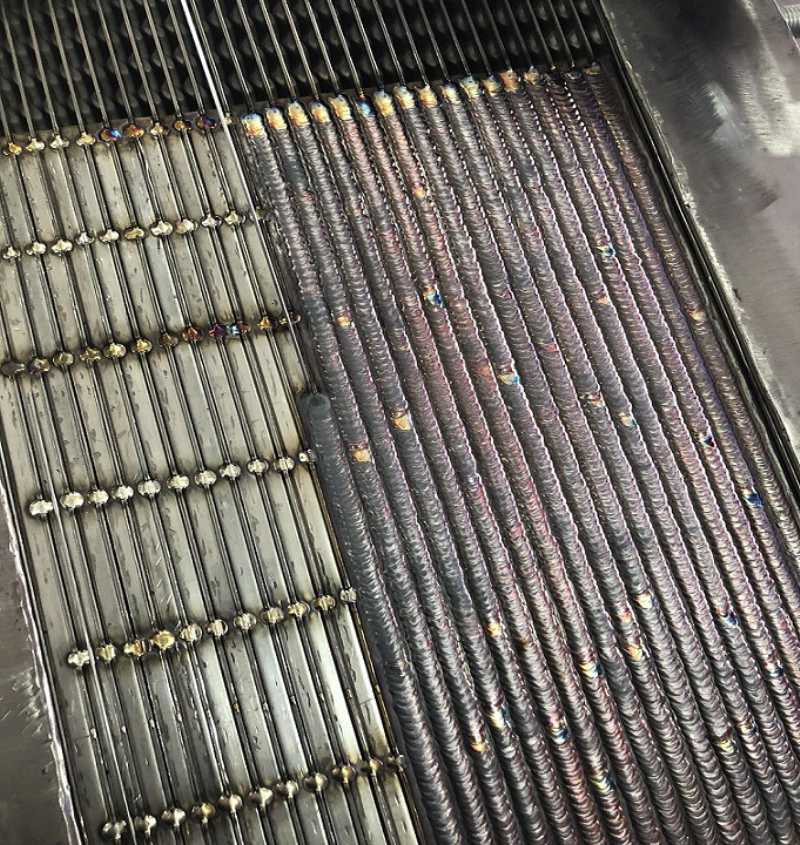

焊接完半成品图

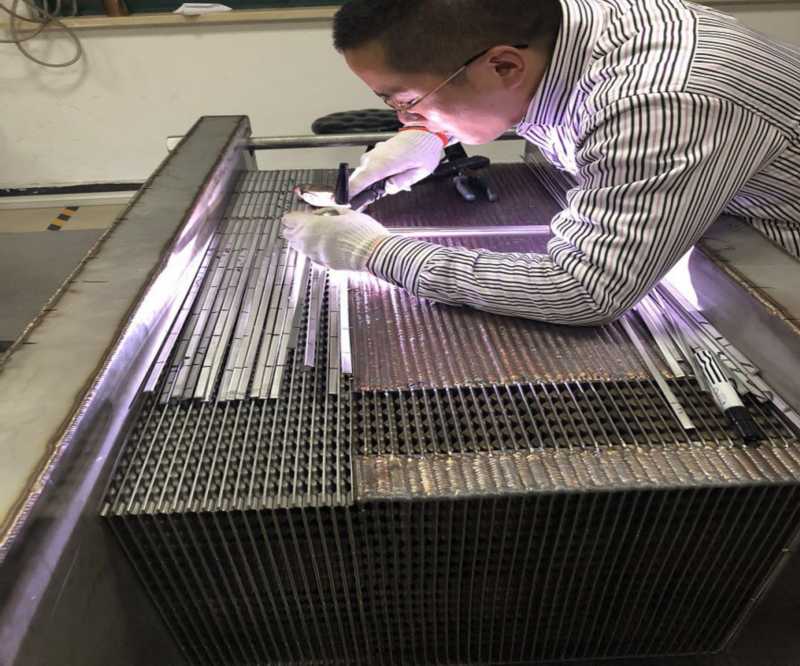

全焊接板式换热器做显像检测

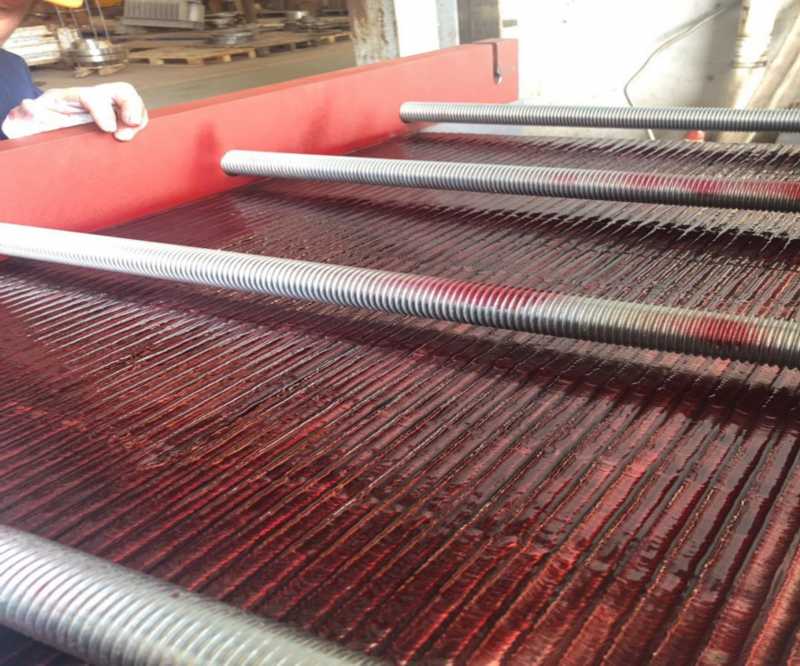

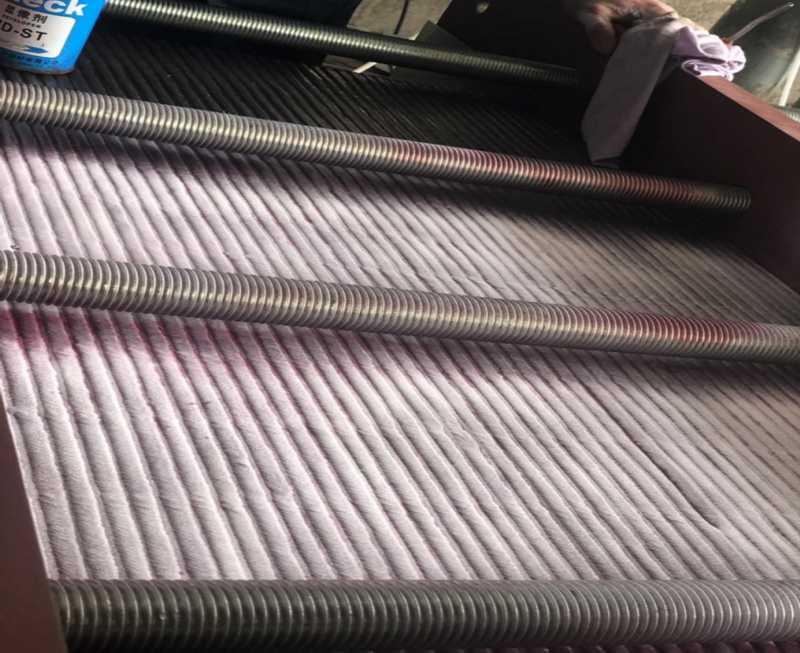

全焊接板式换热器做渗透检测
