大型圆形全焊接换热器

圆形全焊接板式换热器是一种高温高压、高效紧凑的新型换热器。具有体积小、重量轻、安全可靠性高、性价比高的特性。部分场合替代传统的列管式换热器而取得节能增产、节省投资、简化装置、安全可靠、技术进步的应用效果。 最高操作温度600℃，最高设计压力10Mpa。

概述：圆形全焊接板式换热器是一种高温高压、高效紧凑的新型换热器。具有体积小、重量轻、安全可靠性高、性价比高的特性。部分场合替代传统的列管式换热器而取得节能增产、节省投资、简化装置、安全可靠、技术进步的应用效果。 最高操作温度600℃，最高设计压力10Mpa。

结构图

型号参数：

1）板片外径：200mm-1200mm

2）板侧接管尺寸：DN25-DN250

3）壳侧接管尺寸：DN25-DN700

4）板片厚度：0.8mm-1.2mm

5）单板换热面积：0.03m2-1.2m2

主要应用场合：

●代替原来的热网加热器（列管的），因其设备的传热系数高，占地面积小，一次性投资少等优点，被广大用户所接受。类似工况(集中供热首站）：

一次蒸汽325.9℃进/冷凝水80℃出;二次水60℃进/120℃出，流量720t/h;设计压力2.0MPa。

●余热利用的热网疏水换热器，类似工况：

一次水80℃进/55℃出，流量330t/h;二次水50℃进/60℃出，流量830t/h;设计压力4.0MPa，设计温度150℃。

圆形全焊接板换设计、制造及应用方面，属国内一流：

1、目前板片最大外径φ1200mm,做过装机1000多片的设备；

2、传热系数达3000W/m2.℃以上。

3、主要用于设计压力4.5MPa的电厂供热首站（代替原来的列管式热网加热器）。

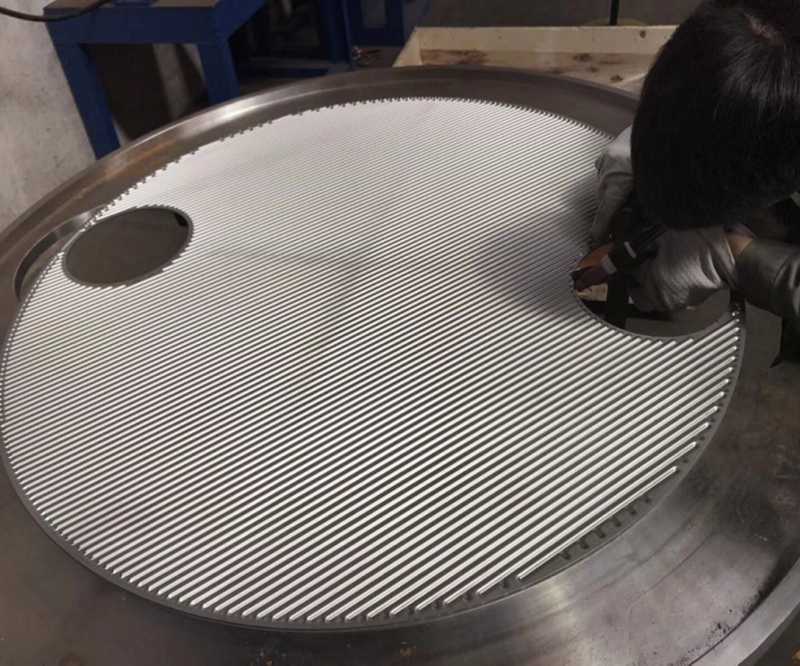

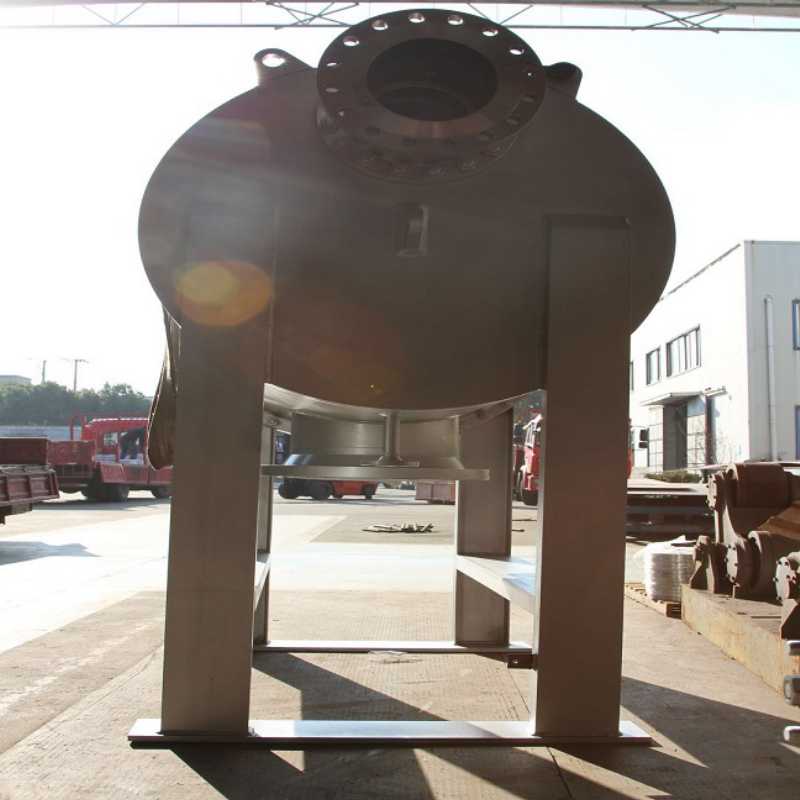

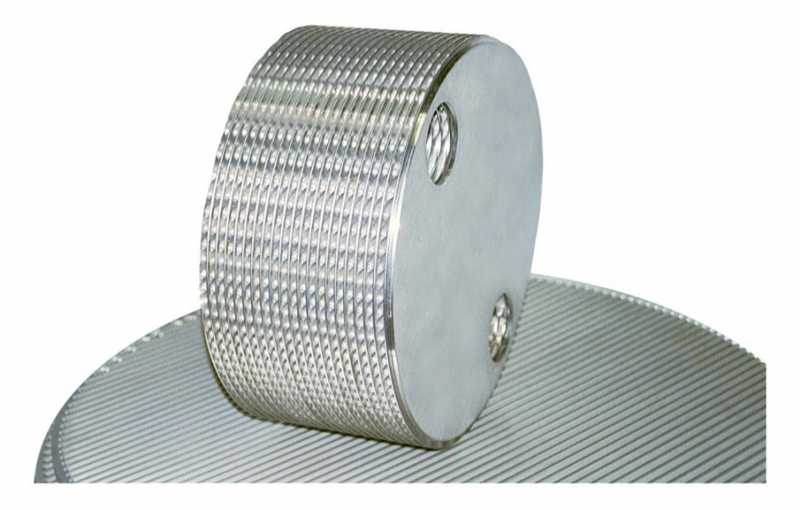

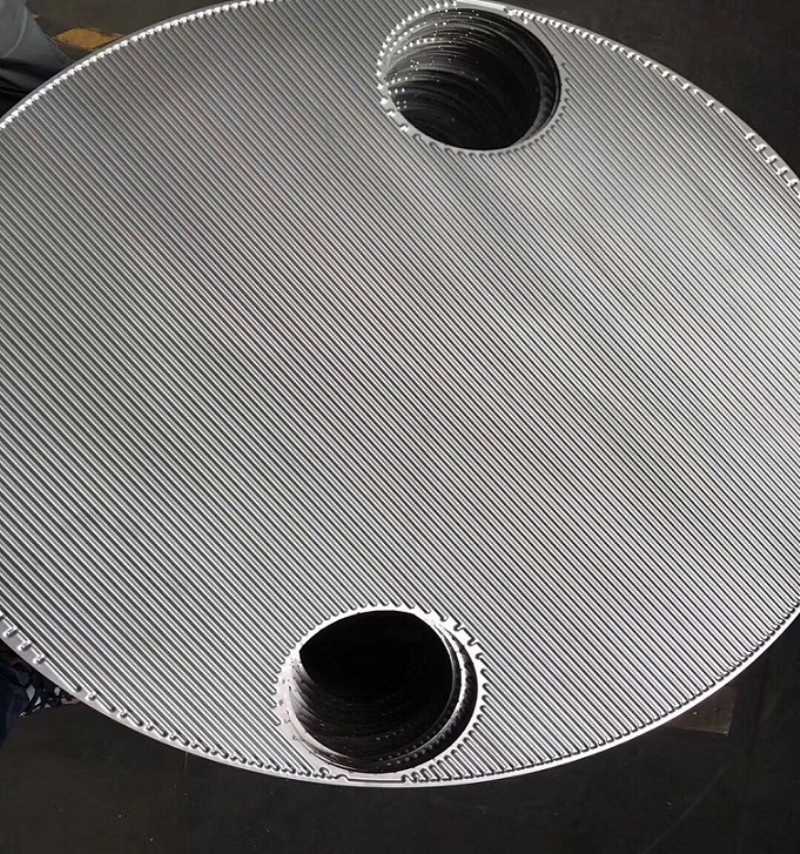

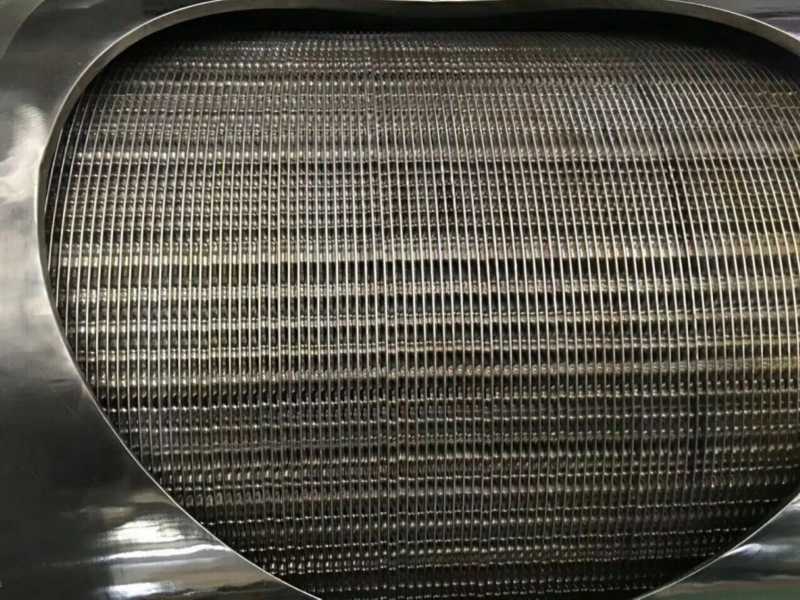

圆型全焊接板式换热器细节图
